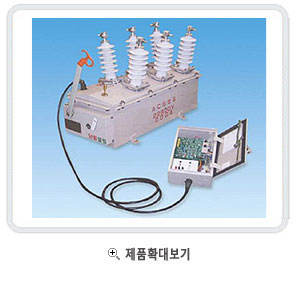

유입형고장구간자동개폐기

고장구간자동개폐기는 과도고장제거 기회를 부여할 수 있는 개폐장치로서 일반부하 4000kVA (특수부하: 2000kVA) 이하인 특고압 수용가의 인입구에 설치되어 과부하 또는 고장전류 발생시 고장구간만을 신속 정확하게 차단 또는 개방함으로써 사고의 파급이 확대되는 것을 방지하고 피해를 극소화 시키기 위해 사용되는 선로보호 장치이다.
특성 (Characteristics)
◎ 차단기능구비 (800A±10%)
◎ 자체 충전방식 사용
◎ 과부하 보호 기능, 축세 Trip 기능, 돌입전류에 의한 오동작 방지, 과전류 Lock 기능구비
정격사양 (Ratings)
정격전압(kV) 25.8
형식 JI-ASS
정격전류(A) 200A
정격투입전류(kA, peak) 25
정격단시간전류(kA, RMS) 10
최소동작전류 Minimum operation Current (A) 상 Phase
지락 Ground
15, 25, 35, 50, 70, 100, 140, 200A Block
8, 13, 18, 25, 35, 50, 70, 100 By-pass
상용주파내전압(kV) 60
충격내전압(kV) 150
최대 과전류 락크 전류치 800A
무전압개폐(Times) 5,000
중량 250
적용규격 IEC 62271-1, KEMC 1126
