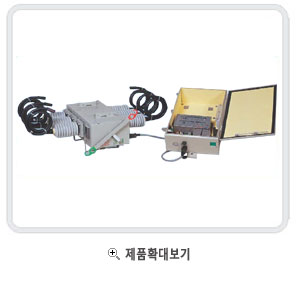

SF6 가스절연부하개폐기(가공형) |
|
| SF6 가스절연부하개폐기(가공형)는 절연 및 소호성능이 우수한 SF6 Gas를 이용한 개폐장치로서 배전선로에 설치되어 선로분기 및 구분용으로 사용되며, RTU를 통하여 원방에 각종 정보 제공 및 제어가 가능한 장치이다 |
|
|
 |
|
|
특성 (Characteristics) |
|
◎ 무보수 소형 경량화 실현 (본체 중량 130kg으로 운반 설치 용이)
◎ 안전장치 구비(전기적, 기계적 압력저하 잠금장치, 고압가스배출방압변, 안전잠금장치)
◎ SF6 GAS 압력 1.4psi(G)에서도 절연 및 차단성능 보유
◎ 배전자동화 확대 적용 가능(RTU 및 모뎀을 통한 원격조정 가능)
◎ 선로전압 및 전류계측 가능(전압: A, B, C, R, S, T 전류: A, B, C, N) |
|
|
|
정격사양 (Ratings) |
|
|
| 정격전압(kV) |
30.8 |
| 형식 |
JI-SGS |
| 정격전류(A) |
400/630 |
| 정격투입전류(kA, peak) |
32.5, 5회 (Times) |
| 정격단시간전류(kA, RMS) |
12.5 |
| 상용주파내전압(kV) |
60 |
| 충격내전압(kV) |
150 |
| 정격부하개폐(횟수) |
200 |
| 무전압개폐(횟수)(Times) |
5,000 |
| 중량(kg) |
130 |
| 적용규격 |
IEC 62271-1 |
|
|
|
|
